WXL-3-5系列单相过欠压保护器

1 产品概述

WXL-3-5系列单相过欠压保护器（又称电压监视器、过欠压保护器等）主要用于交流50/60Hz，额定电压250V以下，工业单相220V等电压级别的各种故障检测，对单相输入电源的电压过高、电压过低提供继电保护，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

     本产品符合GB14085.5－2001 eqv IEC60947－1：1999标准。

警告！本产品一般是对输入电源的电源侧采样，不得安装在变频电流的输出侧！

2 型号及含义

WXL-3-5—□ □ □ □

单相过欠压保护器  电压保护范围（见选型表）

额定电压：220vac，

1） 海拔高度不超过2000m。

2） 周围空气温度－25℃~78℃，24h平均温度不超过55℃。

3） 湿度< 90％，允许有少量凝露。

4） 污染等级为4级。

5） 在无显著摇动，冲击和振动的地方使用。

4 结构特点

1） 安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。

2） 指  示  灯：以3个指示灯分别来指示：正常，过压，欠压。

3） 外型尺寸： 68mm×30mm×76mm。

5 保护特性

1）过压保护：指被保护线路电压高于设定值，延时3~8S动作，恢复回差为6~15VAC。

2）欠压保护：指被保护线路电压低于设定值，延时3~8S动作，恢复回差为3~12VAC。

3）动作延时：有故障出现时保护器延时3-8秒后动作，继电器释放。

6 主要技术数据

1） 主电路：

       1）额定电压：220VAC。

       2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以确保连接可靠。

2） 辅助电路：

   1）具有电气不可分的一常开和一常闭触头。

   2）使用类别：AC15 ，DC13

   3）触点容量：250VAC 8A，30VDC 3A


   7 电压保护范围 （ 特殊产品可订制）

默认出厂：过压保护＋15％，欠压保护－15％。

后带T——过欠压定值根据客户要求制定。

后带W——过压定值可调，调节范围为±15％。

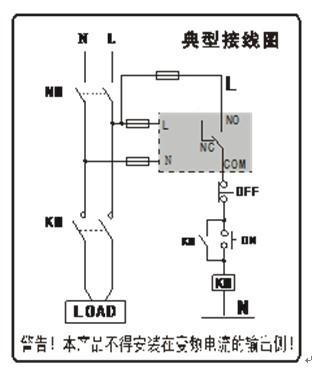

9外形及安装尺寸                                                          10典型接线图
