JDB-LQ系列智能型电动机保护器

一. 主要特点
　□ JDB-LQ系列智能型电动机综合保护器采用单片机微机技术和先进的集成电路，测量精度高，线性度好，故障分析准确可靠，整机抗干扰能力强，并具有诊断功能。
　□ 安装方式分为整体式和分体式，以满足不同现场的安装要求，提高现场安装效率。
　□ 采用超高亮LED数码管显示，从而避免了液晶屏对温度要求高且寿命短的缺点，并且数字清淅、亮度好等优点是液晶屏无法达到的。
　□ 具有欠流、短路、堵转、过流、三相电流不平衡、断相、过压、欠压、漏电等保护功能，保护装置还特别增加了欠流保护，其功能为可在水泵电机空转的情况下动作，防止烧坏水泵或电机，也可用在其它要求欠电流运行时报警或跳闸的现场。
　□保护功能可投退，且可设定跳闸或告警。
　□ 具有记忆功能， 可存储近期电机所发生故障原因，并可按移位键取出最近十次电机发生的故障代号。 □ 配4～20mA标准模拟信号输出，可直接与工业用二次仪表或计算机系统连接。
　□ 配RS485串行数字接口，便于与上位机(PC)进行数字通讯。
二.保护器型号分类与含义
　

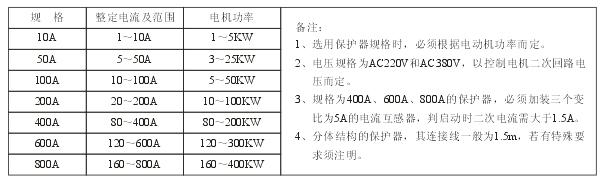

三．保护器选用规格

四、正常工作条件
    1、三相穿孔适应回路：AC380V、AC660V。
    2、工作电压：AC220V±15％、AC380V±15％ 50HZ±2％。
    3、环境温度：－30℃～＋70℃，相对湿度：≤90％。
    4、使用环境：在无足以腐蚀金属和破坏绝缘性能的气体环境。
    5、安装在无强烈冲击振动和雨雪侵袭的地方。
    6、安装在无强磁干扰的地方。

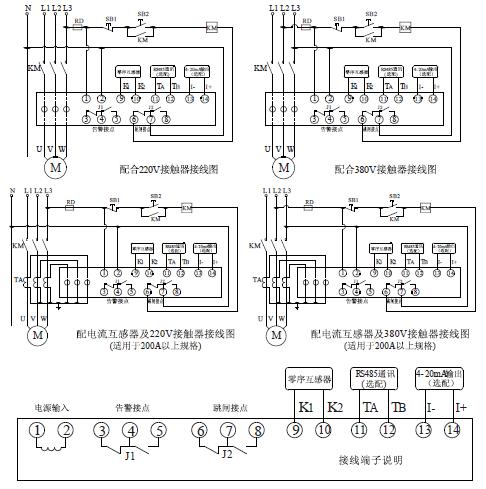

五、二次典型接线图

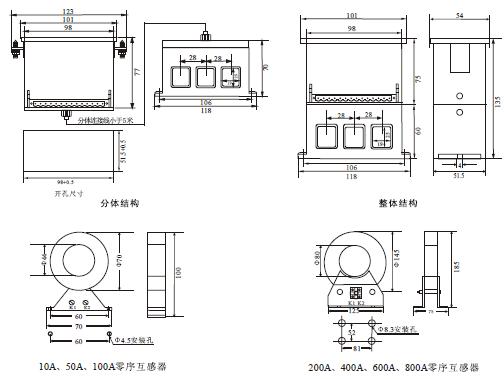

六、外形结构及安装尺寸（mm）
