一、概述
　　 WDB系列智能型电动机综合保护器是目前国内低压电动机保护器的最新产品。本产品采用16位单片机，E2PROM存储等国际上先进的集成电路和微机技术开发而成的。因此保护精度高，故障分析准确，保护功能齐全，保护动作可靠，参数显示直观，可选配RS485通讯接口或4～20mA标准模拟信号输出等功能，是目前最理想的电动机保护产品。广泛适用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

二、主要特点
   1、安装方式分为整体式和分体式，以满足不同现场的安装要求，提高现场安装效率。
   2、整机模块化结构，传感器与主体可组合成一体，也可分离安装，主体外形尺寸参照国际仪表装置标准。
   3、采用超高亮LED数码管显示，数字清淅、亮度好等优点是液晶屏无法达到的。
   4、应用微机与数字处理技术，测量精度高，线性度好，故障分析准确可靠，整机抗干扰能力强，并具有诊断功能。
   5、采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定。
   6、所有保护功能均可投退，且部分保护出口可设定跳闸或告警。
   7、可选配RS485串行数字接口，便于与上位机(PC)进行数字通讯。
   8、可选配4～20mA标准模拟信号输出，直接与工业用二次仪表或计算机系统连接。
   9、保护装置还特别增加了欠流保护，其功能为可在水泵电机空转的情况下动作，防止烧坏水泵或电机，也可用在其它要求欠电流运行时报警或跳闸的现场。
  10、一机多用，可取代电流表，电压表，热继电器，电流互感器，时间继电器和漏电继电器等。

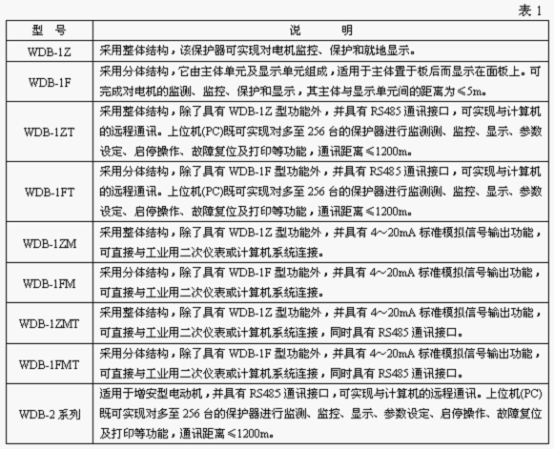

三、保护器型号分类与含义




四、正常工作条件
　 1、三相穿孔适应回路：AC380V、AC660V。
　 2、工作电压：AC220V±15％、AC380V±15％  50HZ±2％。
　 3、环境温度：－30℃～＋70℃，相对湿度：≤90％。
　 4、使用环境：在无足以腐蚀金属和破坏绝缘性能的气体环境。
　 5、安装在无强烈冲击振动和雨雪侵袭的地方。
　 6、安装在无强磁干扰的地方。

五、主要功能

　1、保护功能： 短路、堵转、过流、三相电流不平衡、断相、过压、欠压、漏电、欠流等故障保护。

　2、设定功能： 可现场设定启动时间、额定电流、过压值、欠压值、过流动作时间（反时限特性）、堵转倍数、漏电电流值、欠流值、欠流动作时间、通讯地址号、三相电流不平衡百分比、变比互感器值、可选任何一相作为输出4～20mA标准模拟信号、电流输出误差等。

　3、显示功能： 通电时显示STOP；运行状态时循环显示A、B、C三相电流值及电源电压；保护状态时过流、过压、欠压值记忆显示，故障类别字符提示显示；设置状态时显示各故障字符及设定值。

　4、保护投退功能：所有的保护功能均可投退，且可设定跳闸或告警。除短路、堵转、过流、断相保护只能投跳闸，其余保护（过压、欠压、不平衡、漏电、欠流保护）均可设定跳闸或告警，详细操作见说明书。

　5、跳闸和告警功能：如用户对有些故障不需要跳闸停机的，可设定为告警（如：过压保护、欠压保护、不平衡保护、漏电保护、欠流保护）并且可通过告警输出接点发信号。

　6、通讯功能：（选配）可通过串行数字接口，实现信息传送，一台上位机(PC)可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。

　7、远传功能： （选配）可输出4～20mA标准模拟信号，直接与工业用二次仪表或计算机系统连接。
　 8、记忆功能： 可存储近期电机所发生故障原因，并可按移位键取出最近十次电机发生的故障代号。

六、主要技术指标
　 1、测量范围：电流0～999A，电压AC170V～AC500V。
　 2、触点容量：AC220V/5A，AC380V/3A，电寿命不低于10万次。
　 3、启动时间：整定范围为1～99S，在启动时间内，对堵转、过流、欠流不进行保护，只对短路、断相、过压、欠压、漏电及三相电流不平衡进行保护。
　 4、短路保护：当工作电流达到额定电流的8倍以上时，动作时间≤0.2S。
　 5、堵转保护：当工作电流达到额定电流3～8倍时，动作时间≤0.5S，。
　 6、不平衡保护：当三相中最大电流与最小电流之差Imax -Imin/Imax≥P％时，动作时间≤2.0S，该保护可投跳闸或告警。
　 7、断相保护：当任何一相或二相断开时，动作时间≤0.8S。
　 8、过压保护：当工作电压超过过压设定值时，动作时间≤5.0S，该保护可投跳闸或告警。
　 9、欠压保护：当工作电压低于欠压设定值时，动作时间≤10S，该保护可投跳闸或告警。
　 10、欠流保护：当电机工作电流小于欠流设定值时，经过延时后动作出口，动作时间可整定，动作出口可设定为跳闸或报警。

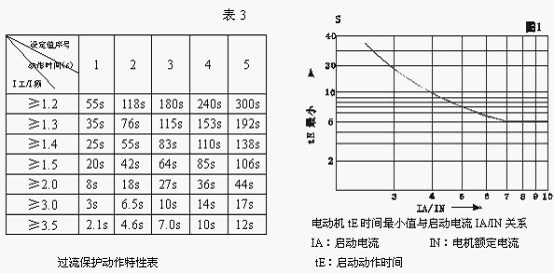

　 11、过流保护：过流保护动作时间为反时限特性保护，保护动作时间可根据用户需要自行设定。设定值序号对应的过流电流倍数与保护动作时间特性见表3。WDB-2型过流保护曲线 (见图1)。过流反时限保护特性满足国际电工委员会（IEC255-4）标准规范规定。
12、漏电保护：漏电电流≥50mA时,动作时间≤0.2S，漏电电流值可根据用户需要按设定值序号自行设定，设定值序号对应的漏电电流值见表4。只要K1、K2两端有漏电电流输入，并且超过整定值时，保护就会动作出口，动作出口可设定跳闸或告警。



七、订货须知
　 1、订货时应注明保护器的工作电源、型号、规格、数量及安装结构。
　 2、分体结构的保护器，其连接线一般为1.5m，若有特殊要求须注明。
　 3、对于规格为400A、600A、800A的保护器，若加装的互感器变比为1A时须注明。
　 4、本保护器一般带一付跳闸转换触点和一付告警转换触点，用户如有特殊要求须注明。
　 5、保护器若带通讯功能或4-20mA模拟信号输出功能，在订货时务必注明。
6、客户如需特制规格，可在选型和订货时注明，并提供详细技术要求。
　 7、本公司的保护器产品均享有两年的保用期。

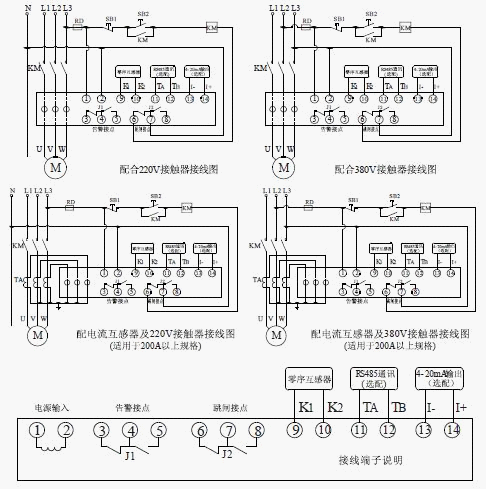

八、二次典型接线图
