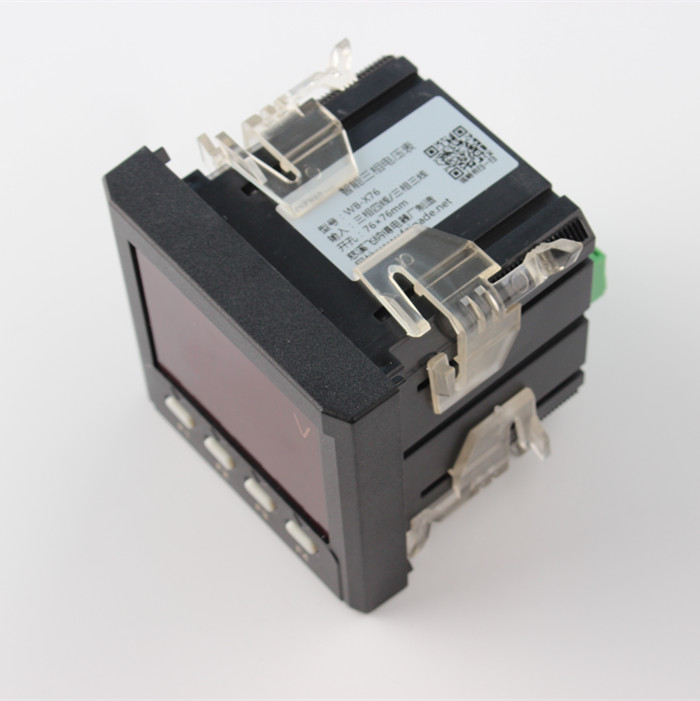

三相电压表适用于电力电网、自动化系统中对电压信号输入的瞬时测量和显示。220V/380V电压直接输入，大于450V电压需经过电压互感器输入二次电压信号，互感器（PT）变比倍数可仪表上按键设置，使用非常灵活方便。本产品可扩展增加1路RS485通讯接口、2路（继电器）报警输出。

一、技术指标
测量精度：0.5级
量程范围：40V~9999KV
过负荷：电压信号输入＜450V
功耗：＜0.4VA(每相)
阻抗：＞500KΩ
工作电源电压：AC/DC85~265V

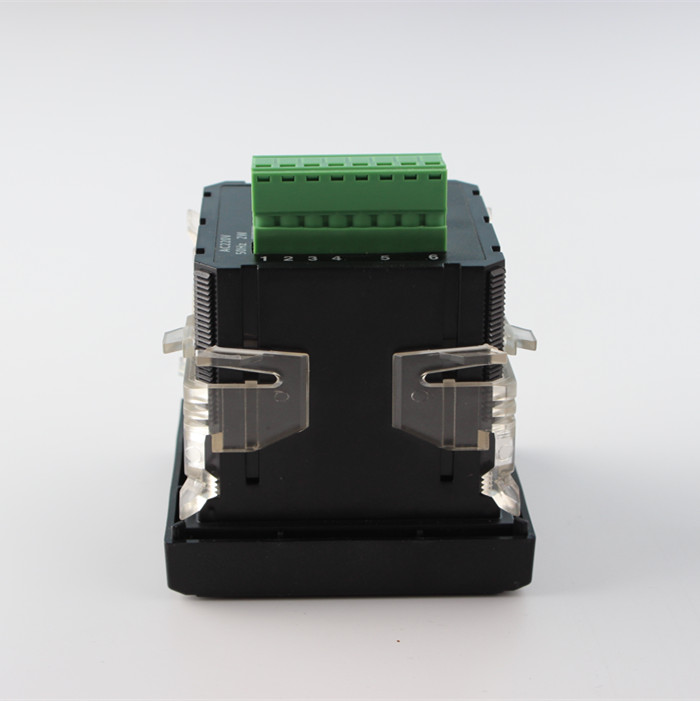

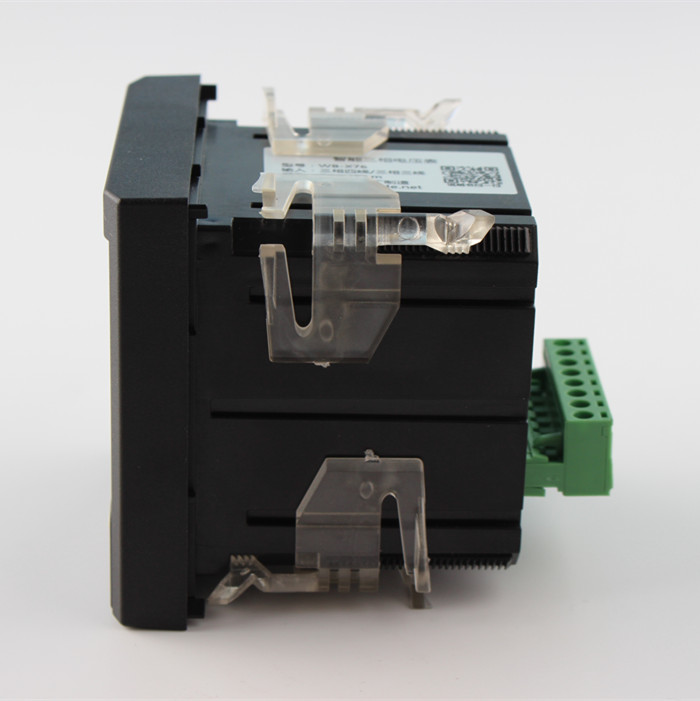

二、尺寸（mm）

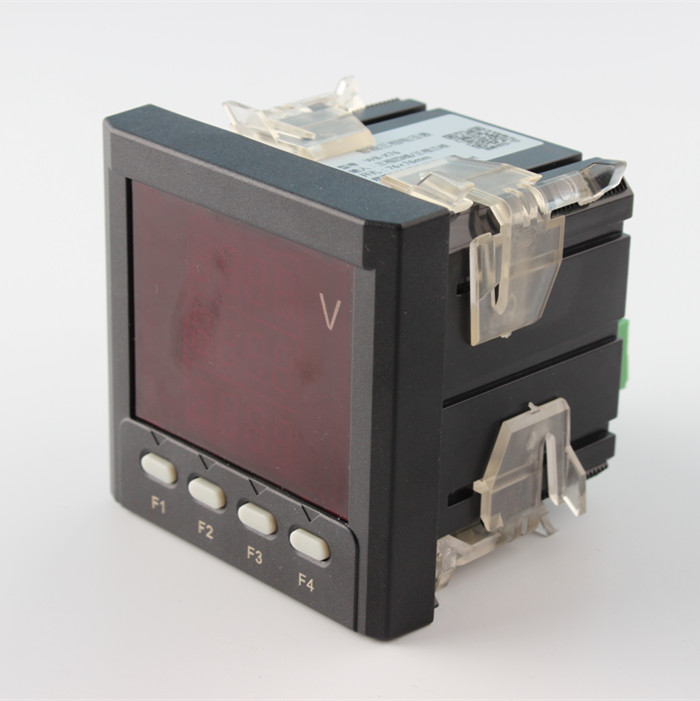

三、按键功能
F4键：按住3秒进入设置菜单；选好菜单类别后按一下光标点亮启【菜单编辑】 ，再按一下光标点熄灭【退出编辑】
F3键：进入设置菜单页面后：按键选择菜单类别；光标点亮时：光标移位
F2键：光标点亮时：修改数字（参数）；光标熄灭后：退出

四、菜单编程

一级菜单 （按F3键切换）				……
	通讯地址码	接线模式	互感器（PT）

接线模式的切换设：“”为三相四线   /  “”为三相三线




1、长按【F4键】3秒进入设置菜单选项界面，第一个界面为“通讯地址码”设置，没有通讯不用设置。


2、按【F3键】选择接线模式，按【F4键】启动光标点，按【F2键】将“”改为 “”
3、按【F4键】熄灭光标点，按【F2键】退出，设置完毕。
电压互感器（PT）变比倍数设置：一次电压信号直接输入，PT变比倍数默认值为1


“PT”变比倍数“1”为0.4KV低压系统，一次电压信号直接输入。修改变比倍数大于1后，仪表面板上“K”指示灯亮启，此时仪表面板显示的数值需乘以1000（K）来读数。“例如显示数值10.00V，乘以1000（K）后为10KV即10000V”。
6KV电压系统“PT”变比倍数60；10KV电压系统“PT”变比倍数100；35KV电压系统“PT”变比倍数350；……
1、长按【F4键】3秒进入设置菜单选项界面，第一个界面为“通讯地址码”设置，没有通讯不用设置。
2、连续按【F3键】选择接线模式，按【F4键】启动光标点，按【F2键】【F3键】修改“PT”变比倍数。
3、修改完“PT”变比倍数后，按【F4键】熄灭光标点，按【F2键】退出，设置完毕。

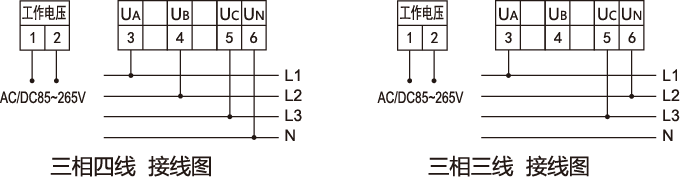

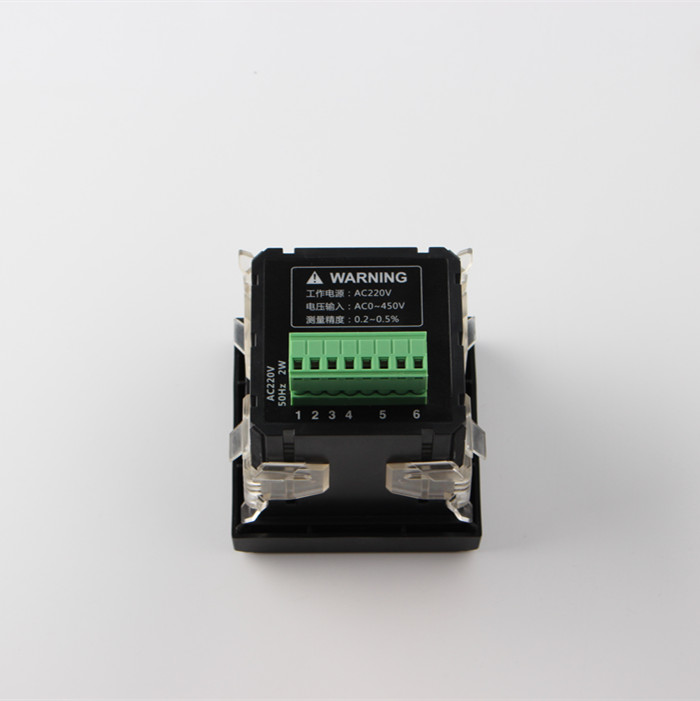

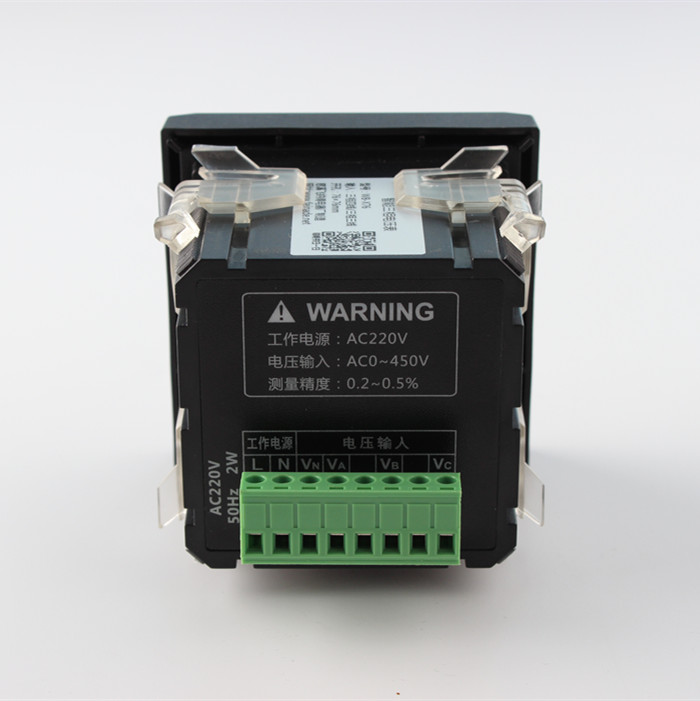

五、接线图
